Laga istället för att kasta

En sliten hörlurskabel, en glappande batterikontakt eller en lampa som plötsligt slocknar behöver inte alltid innebära att hela produkten är förbrukad. Ofta sitter felet i en enkel ledare eller i en lödpunkt som har spruckit efter många böjningar, vibrationer och temperaturväxlingar. Med grundläggande lödteknik kan du i vissa fall förlänga elektronikens livslängd i stället för att köpa nytt.

Lödning kan kännas tekniskt innan du har provat, men principen är enkel. Ett smält lod, vanligtvis kallat lödtenn, binder samman metalliska ytor när de har rengjorts och värmts på rätt sätt. Med en temperaturreglerad lödkolv, några billiga tillbehör och tydliga säkerhetsgränser kan du börja med små, batteridrivna prylar. Det är enkla lödprojekt för nybörjare som ger bäst start, inte fin elektronik med tätt placerade komponenter.

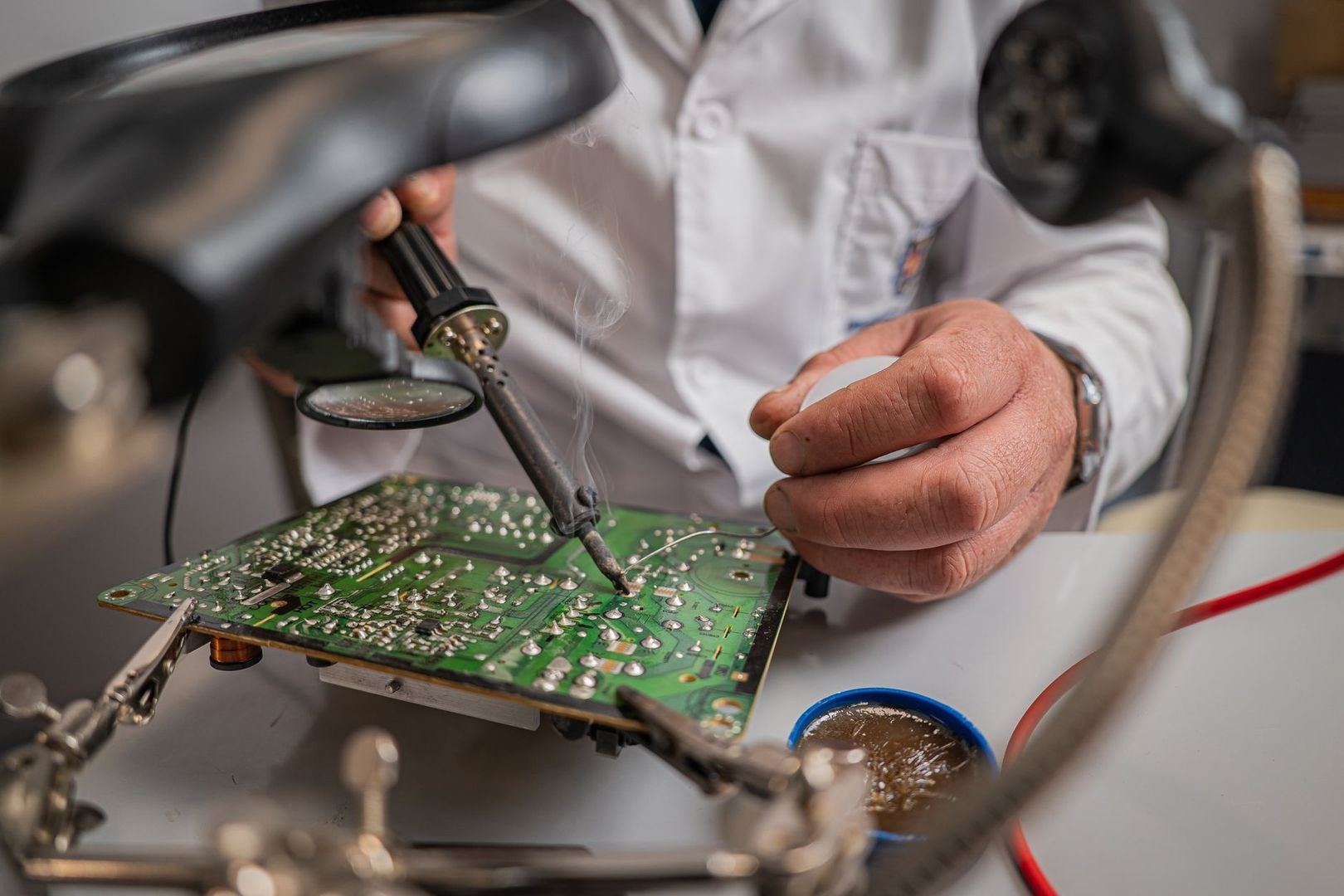

Rätt utrustning vid arbetsbänken

En trygg arbetsplats börjar med en lödkolv eller lödstation där temperaturen går att reglera. En effekt på omkring 25 till 30 watt räcker för många små kretskort, medan en stabil station på minst cirka 60 watt ofta ger bättre återhämtning när större kabelanslutningar ska värmas. Det viktiga är inte högsta möjliga temperatur, utan att kolven snabbt kan överföra tillräckligt med värme utan att överhetta kretskortet.

Välj en mindre mejselspets för allmän elektronik och håll spetsen ren och lätt förtennad. Lödtenn för elektronik innehåller flussmedel, ett ämne som hjälper till att lösa upp oxider så att lodet flyter ut över metallen. Blyfritt lödtenn är det normala valet för nya arbeten, men det kräver ofta något mer värme än äldre blyhaltiga legeringar. En tennsug eller lödfläta behövs när en gammal lödning ska tas bort. Bra belysning, en stabil hållare för kretskortet och en ren, värmetålig arbetsyta gör såväl arbetet som felsökningen betydligt enklare.

Verktyg	Funktion vid reparation
Temperaturreglerad lödstation	Värmer lod och metalldelar med kontrollerad temperatur
Lödtenn för elektronik	Binder samman rengjorda och uppvärmda ledare
Tennsug eller lödfläta	Tar bort gammalt lod från en lödpunkt
Sidavbitare och kabelskalare	Klipper ledare och tar bort isolering utan att skada kopparn
Flussmedel	Förbättrar vätningen på oxiderade eller svårarbetade ytor
”Tredje hand” eller kretskorthållare	Håller komponenter och kablar stilla under lödningen
Brassvamp eller fuktad rengöringssvamp	Rengör lödspetsen mellan arbetsmomenten
Krympslang	Isolerar och avlastar en reparerad kabelskarv

Undvik att hålla kabeln med fingrarna nära lödpunkten. En klämma, pincett eller hållare ger bättre precision och minskar risken för brännskador. Lägg också fram en liten behållare för avklippta ledarstumpar, eftersom lödtenn och kopparbitar på arbetsytan lätt hamnar på fel plats.

Säkerheten först och gränsen mot starkström

Den viktigaste gränsen går mellan batteridriven lågspänning och utrustning som är ansluten till elnätets 230 volt. En fjärrkontroll, ett USB-tillbehör eller en liten leksak kan ofta repareras på komponentnivå när batteriet är borttaget. En nätansluten apparat kan däremot innehålla farliga spänningar även efter att kontakten dragits ur, eftersom kondensatorer kan lagra elektrisk energi.

Att löda på en lös kabel i en lågspänningsprodukt är inte samma sak som att ändra en fast elinstallation. För arbeten som berör fast installation eller nätanslutna apparater finns tydliga regler från Elsäkerhetsverket som beskriver ansvar och krav på elinstallationsarbete. Myndighetens vägledning om vad privatpersoner får göra själv betonar att de flesta elinstallationer ska utföras av ett registrerat elinstallationsföretag, och att fel kan orsaka brand, allvarliga skador eller dödsfall.

• Arbeta endast med lågspänningsprodukter som är helt frånkopplade från batteri, USB-laddare och nätadapter.
• Rör inte fast ledningsdragning, elcentraler, vägguttag eller apparater där nätspänning kan finnas kvar.
• Anlita ett registrerat elinstallationsföretag när arbetet gäller ändringar i fasta installationer eller när osäkerhet finns.
• Ventilera rummet och undvik att andas direkt över lödpunkten, eftersom upphettat flussmedel kan ge irriterande rök.
• Använd värmetåligt och brandsäkert underlag, håll brännbara material borta och placera alltid lödkolven i sin hållare.
• Använd skyddsglasögon, särskilt när gammalt lod ska lossas eller ledare klipps av.

<liTvätta händerna efter arbetet och förvara lödtenn utom räckhåll för barn och husdjur.

En lödkolv arbetar vid flera hundra grader och kan antända papper, textilier och plast på kort tid. Lämna den aldrig obevakad, inte ens under en kort paus. Om en apparat har bränd lukt, missfärgade kretskort, svullen kondensator eller skadad nätkabel är det klokare att avbryta än att försöka rädda den med mer värme.

Lödning steg för steg vid enkla kabelbrott

Börja med att dokumentera hur kabeln satt innan den klipps. Fotografera färger, kontaktens riktning och eventuella markeringar på kretskortet. Många kablar har flera ledare med olika funktioner, och en felvänd anslutning kan skada produkten även om själva lödningen ser bra ut.

1. Koppla bort alla batterier och strömkällor. Lägg fram verktyg och kontrollera att arbetsytan är ren och stabil.
2. Skala bort skadad kabel tills koppartrådarna ser rena och oskadade ut. Ta bara bort så mycket isolering som behövs.
3. För in en bit krympslang på ena kabeländen innan någon lödning görs. När skarven väl är klar går slangen inte att trä över kontakten.
4. Tvinna trådarna lätt och förtenna dem genom att värma kopparn och mata fram lite lod. Lodet ska sugas in mellan trådarna, inte bilda en stor klump utanpå.
5. Placera ledarna mot varandra och värm själva fogen. Mata in lod från sidan när metallen är varm nog, så att lodet flyter över båda ledarna.
6. Ta bort lödkolven och håll ledarna stilla tills lodet har stelnat. En blank, jämn och kompakt fog är normalt ett gott tecken.
7. Kontrollera att inga små koppartrådar sticker ut och att närliggande ledare inte har fått en oavsiktlig förbindelse.
8. Flytta krympslangen över skarven och värm den försiktigt med varmluft eller annan lämplig värmekälla. Slangen ska omsluta fogen utan att kabelisoleringen smälter.

Tekniken bygger på att värma de delar som ska sammanfogas, inte bara lägga smält lod på lödspetsen. Rengör spetsen, lägg på en liten mängd lod för bättre värmeöverföring och tryck sedan spetsen mot kabeln eller anslutningen. För mycket lod gör det svårare att se fogen och ökar risken för kortslutning.

En hörlurskabel är ett bra exempel på en reparation som kräver tålamod. Ledarna kan vara mycket tunna och ibland lackerade, vilket innebär att isoleringen måste avlägsnas enligt kabelns konstruktion innan förtenning. Om kabeln utsätts för fortsatt böjning bör skarven dessutom få mekanisk avlastning. Krympslang kan hjälpa, men den ersätter inte en bra dragavlastning vid själva kontakten.

Känna igen och åtgärda en kallödning

En kallödning är en lödfog där lodet inte har bundit ordentligt till metallytorna. En frisk fog är vanligtvis blank eller tydligt silvrig, relativt jämn och lätt konkav. Den ska täcka både anslutningen och lödön, alltså den metalliserade ytan på kretskortet, utan att breda ut sig okontrollerat.

En kallödning är ofta matt, grå, klumpig eller sprucken. Ibland ser den nästan rätt ut men reagerar när kontakten eller komponenten rörs. Felet uppstår när ytorna varit smutsiga eller oxiderade, när de inte värmts tillräckligt eller när anslutningen har flyttats medan lodet stelnat. Mekanisk belastning från en tung kabel, vibrationer i en apparat och upprepade temperaturväxlingar kan också skapa mikrosprickor över tid.

• Inspektera lödpunkten i stark belysning, gärna med förstoringsglas.
• Kontrollera om komponentbenet eller kabeln rör sig när kretskortet hålls stilla.
• Tillsätt en liten mängd flussmedel om ytan ser oxiderad ut.
• Värm lödpunkten tills lodet flyter samman och täcker kontakten igen.
• Använd tennsug om det finns för mycket lod, och löd sedan om med en mindre mängd.
• Låt fogen svalna utan att röra den och kontrollera därefter om den är jämn och väl sammanbunden.

Var försiktig med tiden som lödkolven ligger mot ett kretskort. För mycket värme kan lossa kopparbanan från kortet eller skada en känslig komponent. Om en lödögla har lossnat, om flera banor är brända eller om felet sitter under en tät ytmonterad komponent är det ofta bättre att lämna reparationen till någon med rätt utrustning och erfarenhet.

Bli en självsäker fixare i vardagen

Grundläggande lödning kan göra stor skillnad när något inte fungerar som det ska. En reparerad kabel, en återställd batterikontakt eller en omgjord kallödning kan förvandla en trasig vardagspryl till ett fungerande verktyg igen. Det sparar såväl pengar som material, och gör det lättare att välja reparation framför slit och släng.

Börja på ett utslitet kretskort eller en billig övningssats innan du öppnar en finare produkt. Lär dig känna igen ren metall, rätt mängd lod och gränsen för när en uppgift blir osäker. Med respekt för värme, ventilation och elrisker blir hemmaverkstaden en plats för smarta lösningar, inte minst när små fel annars skulle leda till onödigt avfall.
